自動選別および絶縁紙絶縁体貼り付け機バッテリー絶縁紙ステッカー

:
LITH-STN
MOQ :
1
色 :
optional
ポート :
Xiamen Port
Compliance:
CE
Warranty:
2 years
Delivery Time:
5 days
電子メール :
Louis@lithmachine.com

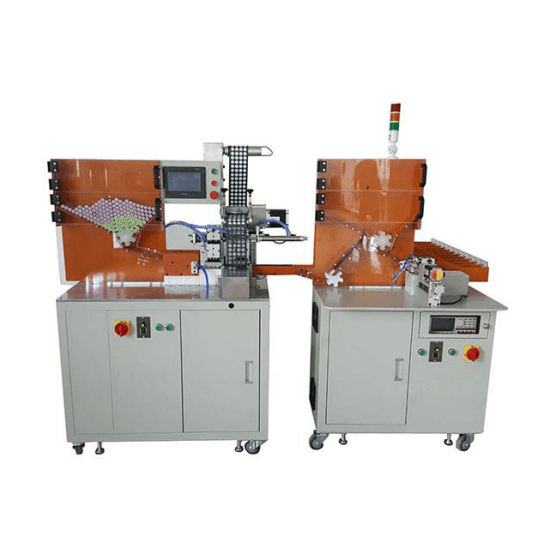

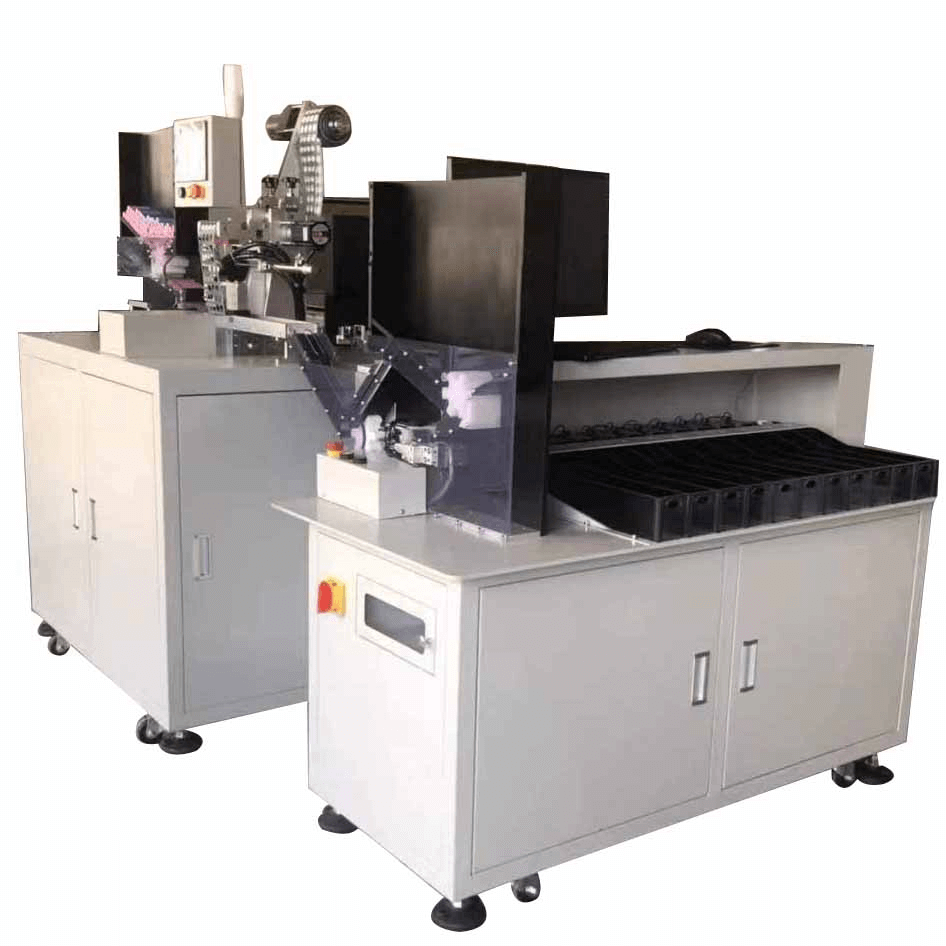

自動選別および絶縁紙絶縁体貼り付け機バッテリー絶縁紙ステッカー

序章：

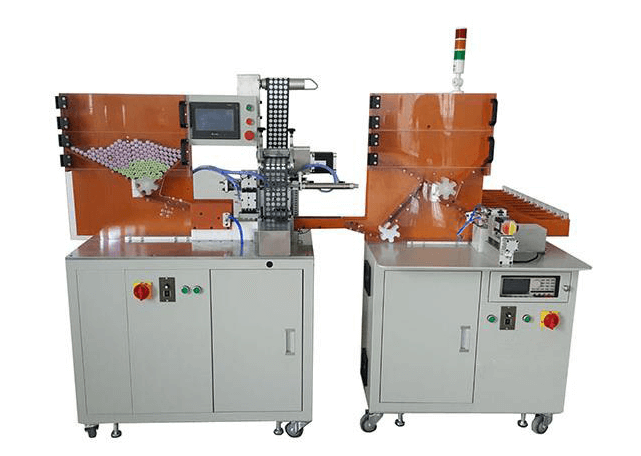

並べ替えと電池絶縁紙貼り付け機最初に貼り付けられる円筒形電池に適した一種の試験および選別装置であり、次に内部抵抗、電圧およびその他のパラメータをチェックします。高精度の内部抵抗、電圧自動試験システムを搭載しています。コンピュータソフトウェアで設定された内部抵抗に従って、機器は電圧値に応じてバッテリーを指定された位置に正確に送り、システムオプションのチャンネルバッテリーソーターを装備できます（5 / 9 / 11 / 13 / 22）のソートを実現できます。この装置の全体的な設計効率は、1 時間あたり約 4500 の電気コアであり、構造設計はシンプルで寛大で、性能は安定しています。

T 技術的な P プロセス:

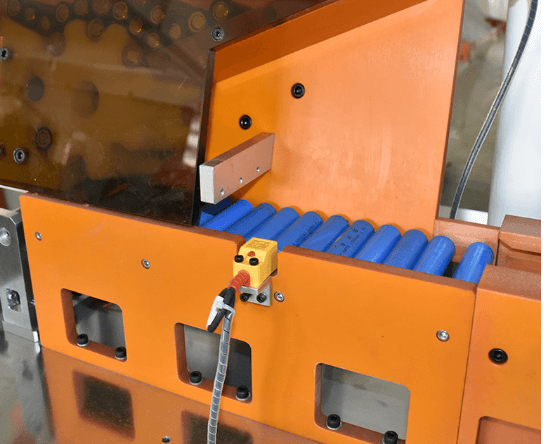

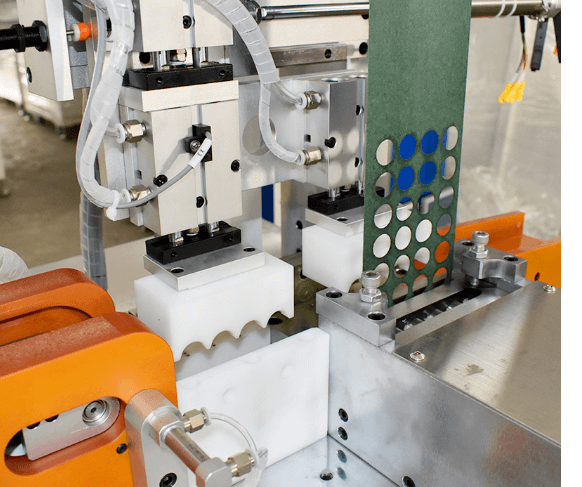

箱いっぱいにバッテリー → モーターの回転 → シリンダーがバッテリーを押し出す → ベルト輸送用バッテリー → バッテリーの打ち上げ → バッテリー入りコンベアベルト → ストップシリンダーリリース → リードスクリュードライブシリンダーバッテリーチーム → バッテリーは、バッテリーを移動するための 4 つの親ネジでいっぱいです。 → シリンダー圧力下 → バッテリーをハイランドバーリーペーパーの位置に移動します → シリンダーからバッテリーへの二次位置決め → ステッピングモーターに貼られたムギ紙 → 廃棄物回収 → シュートを放電するための完成したバッテリー → シリンダーがバッテリーをソーターベルトに押し付けます → バッテリーの打ち上げ → テストバッテリー → バッテリーが満タンになったら、マニピュレーターがバッテリーをつかむ → バッテリーソート g → 手動梱包

メカニカル S 構造

コンパクトな構造設計、美しい外観、小さな占有スペース ;

機器の手作業による梱包と積み込み ;

装置は、高品質で厚い冷間圧延板金、アルミニウムプロファイルフレームを採用しています。 ;

装置には、装置の移動と取り扱いが容易なユニバーサル可動キャスターが装備されています。 .

仕様:

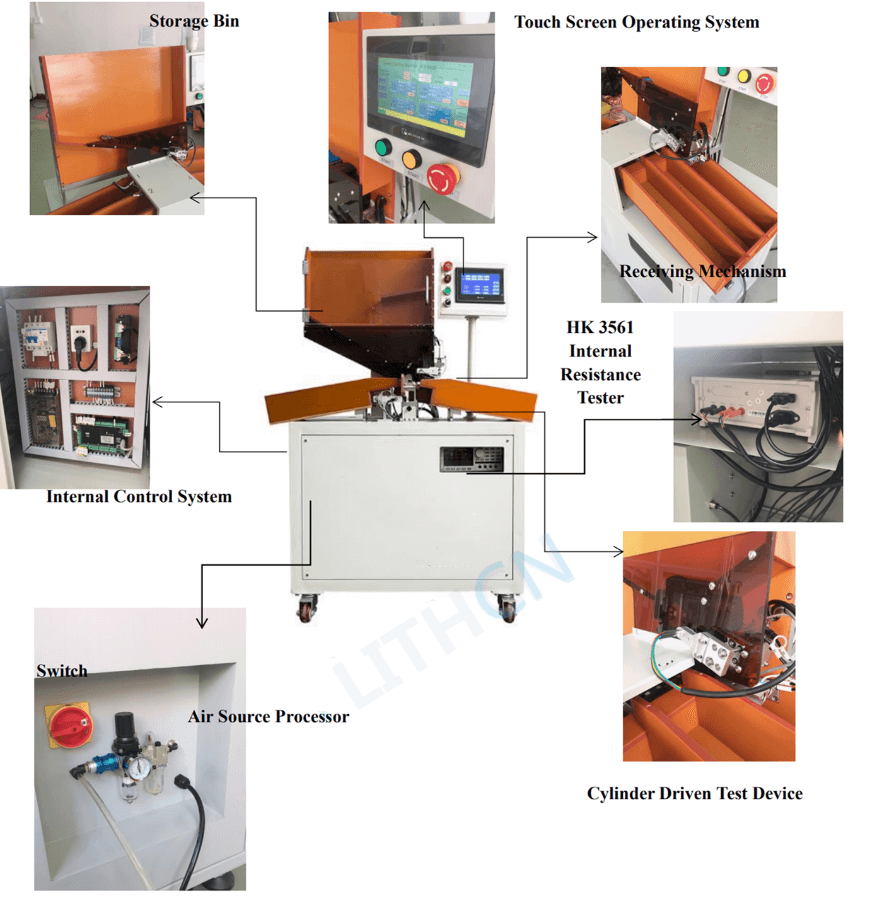

11チャンネル円筒バッテリーソーター（オプションチャンネル）

モデル	TMAX-FN-011
電源	AC220V±10% 50Hz
電圧	900W
パラメータの並べ替え	開放電圧と交流内部抵抗
圧縮空気圧力	0.5～1.0MPa
ソート速度	≥80PPM
生産性	5000個/時
寸法	1320×880×1450mm
適応バッテリー	円筒形電池 (18650,32650,18500,26650,14500,21700など)
受信チャンネル	11チャンネル
内部抵抗テスター	HIOKI3561またはHK3561
	HIOKI3561: 開回路電圧精度: ± 0.01% rdg; 表示解像度: 0.1 ミリボルト; 内部インピーダンス精度: ± 0.1% rdg; 表示解像度：0.01mΩ HK3560: 開回路電圧精度: ± 0.05% rdg; 表示解像度: 0.1 ミリボルト; 内部インピーダンス精度: ± 0.3% rdg; 表示解像度：0.01mΩ
総重量	280kg

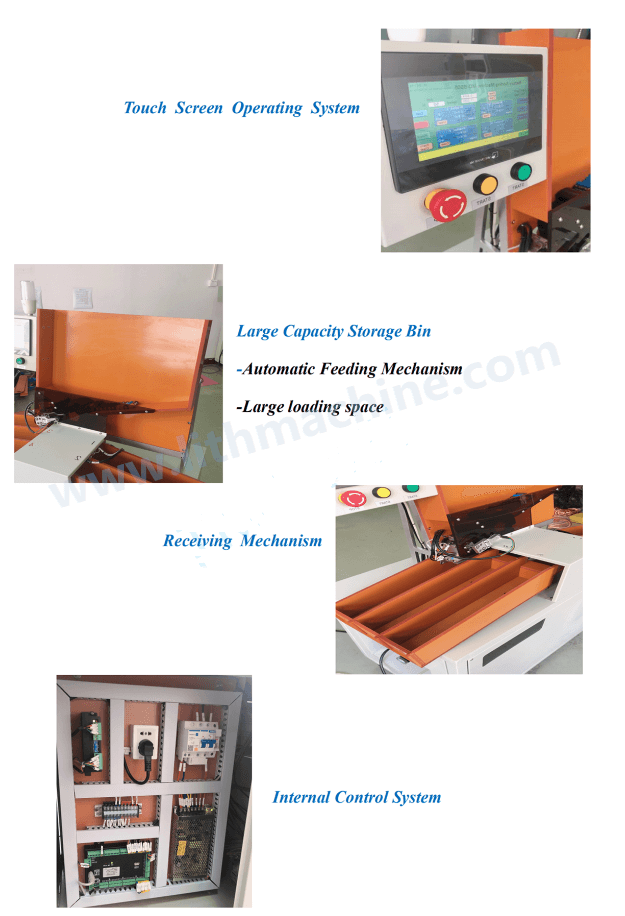

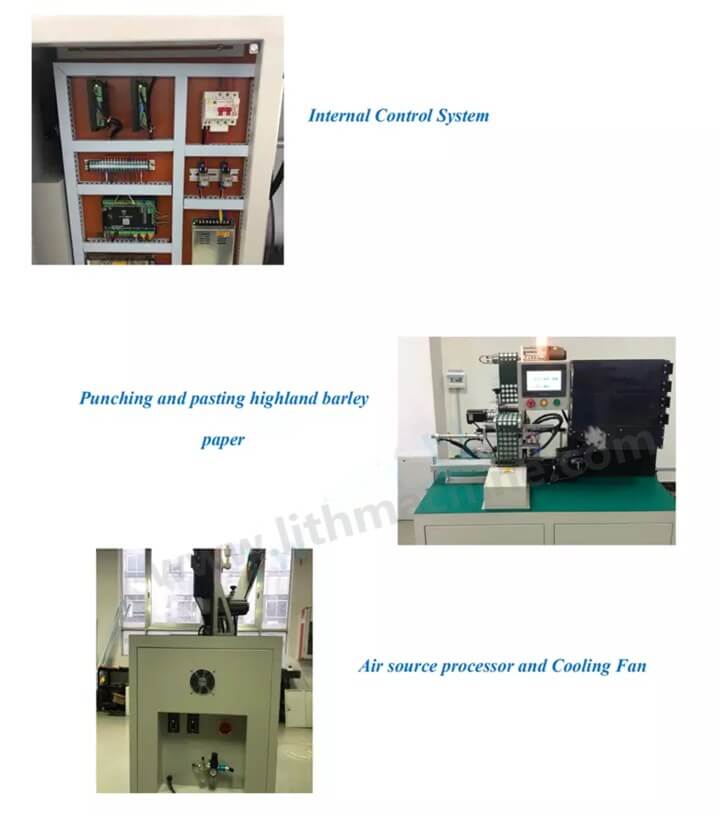

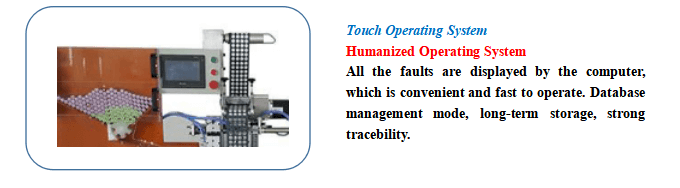

制御部品	7.5インチタッチスクリーン、3軸PLCプログラマー
モーションデバイス	閉ループステッピングモーターは、コアの表面が損傷するのを防ぐために、コアの移動、正確な位置決め、同期ベルトの搬送に使用されます。

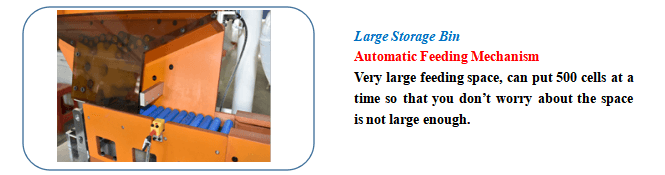

給餌	ホッパー供給モードを使用すると、一度に 500 個の PCS を投入できます。
データストレージ	テストデータはUディスクに保存可能
スキャンコード機能	カスタマイズ可能
自動オンラインインターフェイス	電気コアの自動接続を実現し、人件費を節約するために、自動表面緩衝機のアウトレットを機械ホッパーに接続するようにカスタマイズできます。
他の	カスタマイズ可能なスキャナーとデータベースデータのドッキング
	オプションのディストリビューションコアダイナミックテスター。コアの品質と耐荷重性能を反映
	カスタマイズ可能な自動接続自動表面マットレスマシン（自動表面マットレスマシンに電気コアが流し込まれ、貼り付けられた表面マットレスが自動選別機に自動的に流れ、選別、省力化されます）
	現在の生産効率を示す生産量の自動収集

装置ハ構成 L イスト

テスター	HIOKI3561 また HK3561
コンピューター	産業用コンピュータ
シーケンサ	FX3U-80MT/ES-AとSC-09
サーボ	パナソニック A5 シリーズ
センサー	パナソニックとオムロン、日本
ガイドウェイ	ShangYin, Taiwan
ベアリング	日本 NSK
シリンダー	アデック
室内温度	- 30℃～70℃
工場	無公害、強い電磁干渉なし

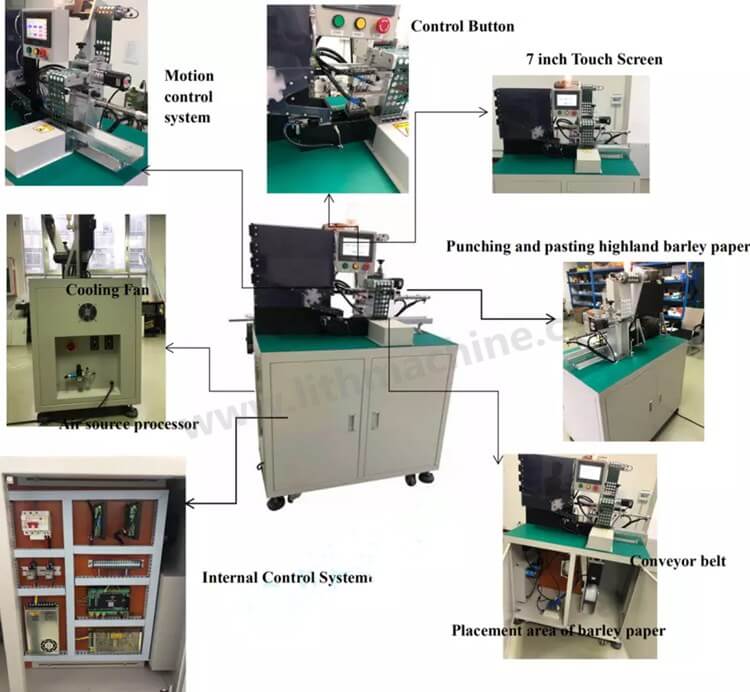

バッテリー絶縁紙ステッカー

入力ガス源	0.4～0.8MPa
機能スタイル:	空気圧式ステッピングドライブ
入力電圧:	AC220V

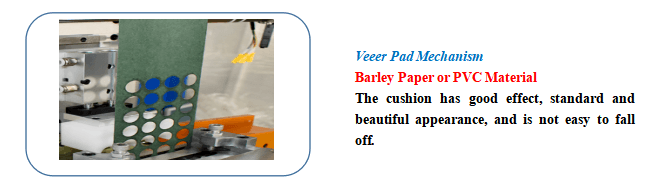

ステッカー素材:	大麦紙または PVC
ステッカー素材サイズ:	大麦紙最大350mm;スクロール内径72-75MM
適応バッテリーセル	18650 バッテリープラスマイナスマイナス
力：	電力または空気圧
制御装置:	7.5フィートのコンタクトスクリーン、PLCプログラミングマシン、ステップモーター
電極から身体までの距離:	100mm（スケーラブル・アジャスタブル）
生産性:	4000pcs/h;シンガル 4pcs
外形寸法	1.3M1M1.3M
