主導権（mgi）薄膜研究のための実験室5銃rfプラズママグネトロンスパッタリングシステム

:
VTC-5RF
MOQ :
1
Compliance:
CE Certified
Warranty:
1 year
Delivery Time:
5 days
電子メール :
Louis@lithmachine.com

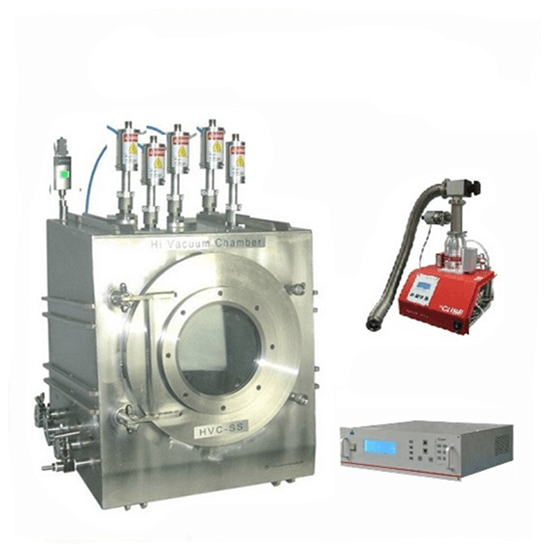

主導権（mgi）薄膜研究のための実験室5銃rfプラズママグネトロンスパッタリングシステム

vtc-5rfは、ハイスループット材料ゲノムイニシアチブ（mgi）薄膜研究用に設計された5ガンRFプラズママグネトロンスパッタリングシステムで、金属材料と非金属材料の両方のためのコンビナトリアルスパッタリングによる新世代の材料の探査を可能にします。このシステムは、さまざまな組成の16サンプルまでの5元素コンビナトリアルコーティングが可能で、高性能の固体電解質材料、磁性合金、マルチフェロイック材料の検索に特に適しています。

仕様

特徴	5種類のターゲット材料用の5台のマグネトロンスパッタリングガン使用する電源（RFまたはDC）に応じて、金属材料と非金属材料の両方を堆積させることができます。 5つのターゲット材料をスパッタリングして、異なるスパッタリング時間/速度でさまざまな組成を生成オプションの5つの電源で、コンビナトリアルスパッタリングのために5つのターゲット材料を同時にスパッタリングできます。マスクと回転式サンプルホルダーを使用して、16個のサンプルを1バッチにまとめる
入力電源	単相220 Vac、50/60 Hz 1000ワット（真空ポンプと水チラーを含む）
電源	1つの13.5 MHz、300 Wオートマッチ高周波発生器が含まれており、スパッタリングヘッドに接続されています回転可能スイッチは一度に１つのスパッタリングヘッドを作動させることができる。多層プロセス中に真空を破ることなく、スパッタリングヘッドを「プラズマ内で」切り替えることができる。複数のRF電源はオプションであり、これによりユーザーはコンビナトリアルスパッタリングのために同時にマルチターゲットをスパッタリングすることができます。制御ソフトウェアを搭載したラップトップは、各RFガンのスパッタリング時間と電力を制御するために追加料金で利用可能です。
オプション	あなたは金属ターゲットスパッタリング用のDC電源を選択することができます 5つのDCまたはRF電源で、コンビナトリアルスパッタリングのために5つのターゲット材料を同時にスパッタリングできます。
マグネトロンスパッタリングヘッド	水冷ジャケットを備えた5つの1 "マグネトロンスパッタリングヘッドが含まれていて、クイッククランプを介して石英チャンバーに挿入されます RFケーブルの交換はtmaxで購入できます 1つの手動シャッターがフランジに組み込まれています（写真＃3参照）スパッタリングヘッドを冷却するための10 l / minデジタル制御再循環水チラーが1つ付属
スパッタリングターゲット	目標サイズの要件：最大直径1 "×厚さ1/8" スパッタリング距離範囲：調整可能な50 - 80 mm スパッタリング角度範囲：0 - 25°調整可能 1 "直径Cuターゲットとアル 2 ○ 3 デモテスト用のターゲットが含まれていますご要望に応じて、さまざまな酸化物1インチスパッタリングターゲットを追加料金でご利用いただけます。ターゲットボンディング用に、1 mmと2 mmの銅製バッキングプレートが含まれています。銀エポキシ（写真＃1）と追加の銅製バッキングプレート（写真＃2）はtmaxで注文できます。
真空室	真空チャンバーは補強リブ付き304ステンレススチール製内側真空チャンバーサイズ： 470 mm l×445 mm d×522 mm h（約105リットル、18.5 "×17.5"×20.5 "）直径380 mm直径150 mmのガラス窓付き蝶番式ドア温度範囲：-15〜150℃ 真空度：ターボポンプ付き4.0e-5 torr
サンプルホルダー	異なる組成の16個のサンプルを1つのバッチにコーティングするための直径150 mmの回転可能なサンプルホルダーサンプルホルダーとマスクの回転はボタンで手動で、または制御ソフトウェアで自動制御できます（オプション）サンプルホルダーの温度は室温から600℃まで調整可能
真空ポンプ	真空ポンプに接続するためのkf40真空ポートが内蔵されています。小型ターボポンプが付属オプションのターボポンプ付き4.0e-5トル
オプション	精密石英厚さセンサーはオプションです。それは正確さ0.1Åで正確にコーティング厚をモニターするためにチャンバーに組み込まれることができます（水冷が必要です）遠隔の厚さおよびコーティング速度のモニタリングのためのPCへの簡単なUSB接続 5個の水晶センサー（消耗品）が含まれています
正味重量	60キロ
コンプライアンス	ce承認合格証明書（ul 1450）は、請求に応じて追加料金で利用できます。見積もりについては、弊社営業担当までお問い合わせください。
保証	生涯サポート付き1年間限定保証
アプリケーションノート	このコンパクトな1 "rfマグネトロンスパッタリングコーターは、通常高真空の設定を必要としない酸化物単結晶基板上に酸化物薄膜をコーティングするために設計されています安全に使用するには、ガスシリンダーに2段階の圧力調整装置（別売）を取り付けてガスの出力圧力を0.02 mpa以下に制限する必要があります。＆gt;を使用してください。プラズマスパッタリング用5n純度arガス最良のフィルム - 基板接着強度のために、コーティングの前に基板表面をきれいにしてください：オイルとグリースを除去するために、（1）アセトン、（2）イソプロピルアルコールの順次浴で超音波洗浄。 n2で基板をブロードライしてから、真空中でホットベイクして、吸収した水分を取り除きます。粗面化、表面化学結合の活性化、または追加の汚染除去にはプラズマクリーニングが必要になる場合があります。 cr、ti、mo、taなどの薄いバッファ層（〜5 nm）を適用して、金属や合金の密着性を向上させることができます。最高の性能を得るためには、非導電性ターゲットに銅製のバッキングプレートを取り付ける必要があります。ターゲットボンディングについては、下記の説明ビデオ（＃3）を参照してください。リスは単結晶基板をaからzに供給するリスrfプラズマスパッタリングコーターはalの上に首尾よくznoをコーティングした 2 ○ 3 500℃の基板薄膜/被覆電極の柔軟性をテストする eq-mbt-12-ldマンドレル曲げ試験機。高電圧！スパッタリングヘッドは高電圧に接続します。安全のために、オペレータはサンプルローディングとターゲット交換操作の前にrfジェネレータをシャットダウンしなければなりません水チラーで水道水を使用しないでください。水、冷却水、蒸留水、または防錆添加剤を使用する
